Кран шаровой неполнопроходной комбинированное соединение (фланец / приварка)
Спецификация материалов
Корпус: сталь, легированная сталь, коррозионностойкая сталь
Шпиндель: коррозионностойкая сталь (20Х13/12Х18Н10Т)
Шар: аустенитная нержавеющая сталь 12Х18Н10Т
Уплотнение шпинделя: фторсилоксановый эластомер
Подшипник скольжения: фторопласт Ф-4К20, Ф-4
Уплотнение шара: фторопласт Ф-4К20 с дублирующим уплотнением из фторсилоксанового эластомера
Пружинный блок: аустенитная нержавеющая сталь
Управление
DN 15 - 250: рукоятка - оцинкованная углеродистая сталь с полимерным наконечником;
DN 125 - 250: рекомендуется механический редуктор с червячной передачей;

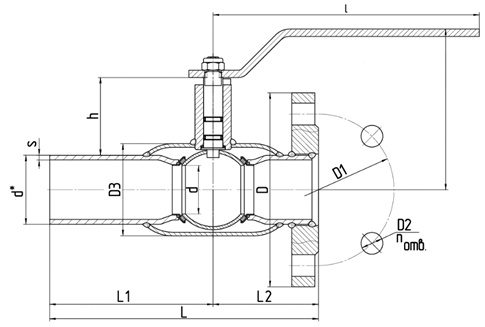

ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ по ГОСТ 33259
Технические характеристики
|
DN |
PN |
d |
d* |
S |
D |
D3 |
D1 |
D2 |
n отв. |
h |
H |
l |
L1 |
L2 |
L |
Масса, кг |
|
15 |
40 |
10 |
22 |
3 |
95 |
38 |
65 |
14 |
4 |
60 |
132 |
160 |
60 |
100 |
160 |
1,0 |
|
20 |
40 |
15 |
27 |
3 |
105 |
42 |
75 |
14 |
4 |
61 |
135 |
160 |
60 |
100 |
160 |
1,4 |
|
25 |
40 |
18 |
32 |
3,5 |
115 |
48 |
85 |
14 |
4 |
61 |
138 |
160 |
70 |
115 |
185 |
1,8 |
|
32 |
40 |
24 |
38 |
3 |
135 |
57 |
100 |
18 |
4 |
62 |
142 |
160 |
70 |
115 |
185 |
2,4 |
|
40 |
40 |
30 |
48 |
4 |
145 |
60 |
110 |
18 |
4 |
59 |
124 |
220 |
82,5 |
125 |
208 |
3,2 |
|
50 |
40 |
40 |
57 |
4 |
158 |
76 |
125 |
18 |
4 |
63 |
133 |
220 |
90 |
135 |
225 |
4,1 |
|
65 |
16 |
49 |
76 |
4 |
178 |
89 |
145 |
18 |
4 |
59 |
138 |
220 |
100 |
140 |
240 |
5,6 |
|
65 |
25 |
49 |
76 |
4 |
178 |
89 |
145 |
18 |
8 |
59 |
138 |
220 |
100 |
140 |
240 |
5,9 |
|
80 |
16 |
63 |
89 |
4 |
195 |
114 |
160 |
18 |
4 |
87 |
174 |
315 |
105 |
140 |
245 |
7,6 |
|
80 |
25 |
63 |
89 |
4 |
195 |
114 |
160 |
18 |
8 |
87 |
174 |
315 |
105 |
140 |
245 |
7,8 |
|
100 |
16 |
75 |
108 |
5 |
215 |
133 |
180 |
18 |
8 |
87 |
184 |
315 |
115 |
150 |
265 |
9,9 |
|
100 |
25 |
75 |
108 |
5 |
230 |
133 |
190 |
22 |
8 |
87 |
184 |
315 |
115 |
150 |
265 |
10,4 |
|
125 |
16 |
100 |
133 |
6 |
245 |
180 |
210 |
18 |
8 |
95 |
197 |
525 |
175 |
165 |
340 |
18,3 |
|
125 |
25 |
100 |
133 |
6 |
270 |
180 |
220 |
26 |
8 |
95 |
197 |
525 |
175 |
165 |
340 |
18,8 |
|
150 |
16 |
125 |
159 |
6 |
275 |
219 |
240 |
22 |
8 |
98 |
214 |
525 |
190 |
180 |
370 |
24,7 |
|
150 |
25 |
125 |
159 |
6 |
300 |
219 |
250 |
26 |
8 |
98 |
214 |
525 |
190 |
180 |
370 |
25,3 |
|
200 |
16 |
148 |
219 |
8 |
335 |
273 |
295 |
22 |
12 |
94 |
239 |
525 |
225 |
215 |
440 |
45,9 |
|
200 |
25 |
148 |
219 |
8 |
360 |
273 |
310 |
26 |
12 |
94 |
239 |
525 |
225 |
215 |
440 |
47,0 |
|
250 |
16 |
200 |
273 |
8 |
405 |
351 |
355 |
26 |
12 |
101 |
274 |
1030 |
265 |
255 |
520 |
75,6 |
|
250 |
25 |
200 |
273 |
8 |
425 |
351 |
370 |
30 |
12 |
101 |
274 |
1030 |
265 |
255 |
520 |
77,5 |
