Кран шаровой равнопроходной
Спецификация материалов (обычное исполнение)
Корпус: углеродистая сталь 20
Шпиндель: коррозионностойкая сталь (20Х13)
Шар: коррозионностойкая сталь DN 40 - 65: AISI 304; DN 80 - 125: AISI 409
Уплотнение шпинделя: EPDM, фторсилоксановый эластомер
Подшипник скольжения: фторопласт Ф-4К20, Ф-4
Уплотнение шара: фторопласт Ф-4К20 с дублирующим уплотнением из фторсилоксанового эластомера
Управление
DN 40 - 125: рукоятка из окрашенной углеродистой стали с полимерным наконечником;

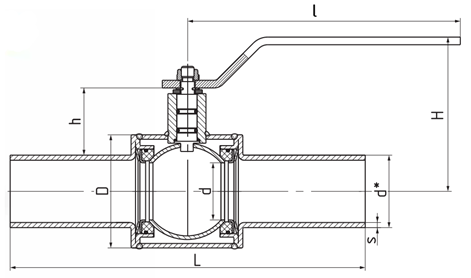

ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ по ГОСТ 33259
Приварное соединение
|
DN |
PN |
d |
d |
s |
D |
H |
h |
I |
L |
Масса, кг |
|
40 |
40 |
40 |
48 |
4 |
76 |
117 |
52 |
220 |
270 |
2,5 |
|
50 |
40 |
49 |
57 |
4 |
89 |
121 |
52 |
220 |
280 |
3 |
|
65 |
25 |
64 |
76 |
4 |
114 |
155 |
75 |
315 |
280 |
4,8 |
|
80 |
25 |
75 |
89 |
4 |
133 |
165 |
78 |
315 |
300 |
6,1 |
|
100 |
25 |
100 |
108 |
5 |
180 |
197 |
108 |
525 |
330 |
12,1 |
|
125 |
25 |
125 |
133 |
5 |
219 |
214 |
111 |
525 |
360 |
15,5 |
Фланцевое соединение
|
DN |
PN |
d |
D |
D1 |
D2 |
n отв |
h |
H |
I |
L |
Масса, кг |
|
40 |
40 |
40 |
145 |
110 |
18 |
4 |
52 |
117 |
220 |
290 |
5,5 |
|
50 |
40 |
49 |
158 |
125 |
18 |
4 |
52 |
122 |
220 |
300/180* |
7,4/6,4 |
|
65 |
16 |
64 |
178 |
145 |
18 |
4 |
75 |
155 |
315 |
300 |
10,3 |
|
65 |
25 |
64 |
178 |
145 |
18 |
8 |
75 |
155 |
315 |
300 |
9,9 |
|
80 |
16 |
75 |
195 |
160 |
18 |
4 |
78 |
165 |
315 |
320/210* |
12,3/11,3 |
|
80 |
25 |
75 |
195 |
160 |
18 |
8 |
78 |
165 |
315 |
320/210* |
12/11 |
|
100 |
16 |
100 |
215 |
180 |
18 |
8 |
108 |
197 |
525 |
350/230* |
19,9/18,5 |
|
100 |
25 |
100 |
230 |
190 |
22 |
8 |
108 |
197 |
525 |
350/230* |
22,3/21 |
|
125 |
16 |
125 |
245 |
210 |
18 |
8 |
111 |
214 |
525 |
380 |
26,5 |
|
125 |
25 |
125 |
270 |
220 |
26 |
8 |
111 |
214 |
525 |
380 |
30,3 |
