Кран шаровой неполнопроходной / полнопроходной (муфтовое соединение)

Спецификация материалов (обычное исполнение)

Корпус: углеродистая сталь 20

Шпиндель: коррозионностойкая сталь (20Х13)

Шар: коррозионностойкая сталь DN 15 - 32: 20X13; DN 40 - 65: AISI 304; DN 80 - 100: AISI 409

Уплотнение шпинделя: EPDM, фторсилоксановый эластомер

Подшипник скольжения: фторопласт Ф-4К20, Ф-4

Уплотнение шара: фторопласт Ф-4К20 с дублирующим уплотнением из фторсилоксанового эластомера

Резьба: трубная, цилиндрическая по ГОСТ 6357

Управление

DN 15 - 100: рукоятка из окрашенной углеродистой стали с полимерным наконечником;

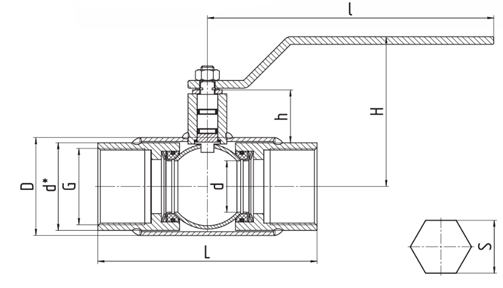

Технические характеристики для неполнопроходного исполнения

   DN


PN


S


d*


d


D


G


h


H


I


L


Масса, кг


15

40

27

-

10

38

1/2

23

99

160

135

0,7

20

40

32

-

15

42

      3/4

22

^100

160

135

0,8

25

40

41

-

18

48

1

20

102

160

135

1,3

32

40

-

47,5

24

57

1 1/4

21

107

160

135

1,3

40

40

-

55

30

60

1 1/2

39

108

220

155

1,8

50

40

-

68

40

76

2

42

117

220

170

2,6

65

25

-

84

49

89

2 1/2

39

122

220

190

3,7

80

25

-

98

63

114

3

64

155

315

200

5,8

100

25

-

133

75

133

4

56

165

315

240

10,6

Технические характеристики для полнопроходного исполнения

   DN


PN


S


d*


d


D


G


h


H


I


L


Масса, кг


15

40

27

-

15

42

1/2

24

100

160

135

0,8

20

40

41

-

18

48

3/4

20

102

160

135

1,4

25

40

41

-

24

57

1

24

107

160

135

1,2

32

40

-

55

30

60

1 1/4

39

108

220

155

2

40

40

-

68

40

76

1 1/2

42

117

220

170

3,2

50

40

-

81

49

89

2

40

122

220

190

4,7

65

25

-

98

64

114

2 1/2

64

155

315

200

6,8

80

25

133

75

133

3

56

165

315

240

13
