Кран шаровой полнопроходной с удлиненным шпинделем для подземной установки (приварное соединение)
Спецификация материалов (обычное исполнение)
Корпус: углеродистая сталь 20
Шпиндель: коррозионностойкая сталь (20Х13)
Шар: коррозионностойкая сталь DN 25 - 32: 20X13; DN 40 - 65: AISI 304; DN 80 - 700: AISI 409
Уплотнение шпинделя: EPDM, фторсилоксановый эластомер
Подшипник скольжения: фторопласт Ф-4К20, Ф-4
Уплотнение шара: фторопласт Ф-4К20 с дублирующим уплотнением из фторсилоксанового эластомера
Управление
Т-ключ, Редуктор, Электропривод, Пневмопривод

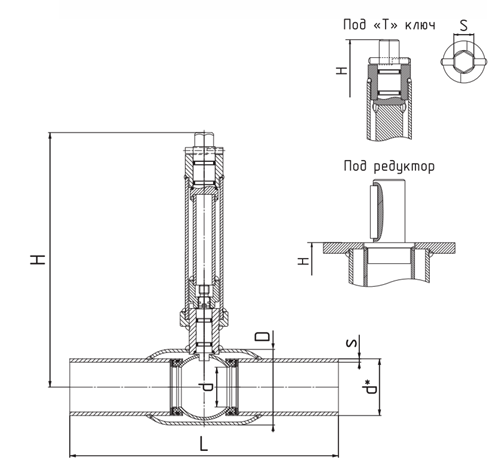

Технические характеристики
|
DN |
PN |
d |
d* |
s |
S |
D |
H |
L |
|
25 |
40 |
24 |
32 |
3 |
19 |
57 |
по заказу |
230 |
|
32 |
40 |
30 |
38 |
3,5 |
19 |
60 |
по заказу |
250 |
|
40 |
40 |
40 |
48 |
3,5 |
19 |
76 |
по заказу |
270 |
|
50 |
40 |
49 |
57 |
4 |
19 |
89 |
по заказу |
280 |
|
65 |
25 |
64 |
76 |
4 |
19 |
114 |
по заказу |
280 |
|
80 |
25 |
75 |
89 |
5 |
19 |
133 |
по заказу |
300 |
|
100 |
25 |
100 |
108 |
5 |
19 |
180 |
по заказу |
330 |
|
125 |
25 |
125 |
133 |
6 |
27 |
219 |
по заказу |
360 |
|
150 |
25 |
148 |
159 |
6 |
27 |
273 |
по заказу |
390 |
|
200 |
25 |
200 |
219 |
8 |
- |
351 |
по заказу |
510 |
|
250 |
25 |
248 |
273 |
10 |
- |
426 |
по заказу |
730 |
|
300 |
25 |
300 |
325 |
10 |
- |
530 |
по заказу |
730 |
|
350 |
25 |
390 |
377 |
10 |
- |
630 |
по заказу |
970 |
|
400 |
25 |
390 |
426 |
10 |
- |
630 |
по заказу |
970 |
|
500 |
25 |
500 |
530 |
10 |
- |
820 |
по заказу |
991 |
|
600 |
25 |
600 |
630 |
10 |
- |
1020 |
по заказу |
1143 |
|
700 |
25 |
700 |
720 |
10 |
- |
1120 |
по заказу |
1346 |
