Кран шаровой неполнопроходной / полнопроходной с механическим редуктором (фланцевое соединение)
Спецификация материалов (обычное исполнение)
Корпус: углеродистая сталь 20
Шпиндель: коррозионностойкая сталь (20Х13)
Шар: коррозионностойкая сталь DN 50 - 65: AISI 304; DN 80 - 200: AISI 409
Уплотнение шпинделя: EPDM, фторсилоксановый эластомер
Подшипник скольжения: фторопласт Ф-4
Уплотнение шара: фторопласт Ф-4К20 с дублирующим уплотнением из фторсилоксанового эластомера
Рекомендуется для управления шаровым краном при больших усилиях открытия-закрытия крана, а также для предотвращения гидроудара в трубопроводе.
Технические характеристики для неполнопроходного исполнения
|
DN |
PN |
Тип редуктора |
Масса редуктора без штурвала, кг |

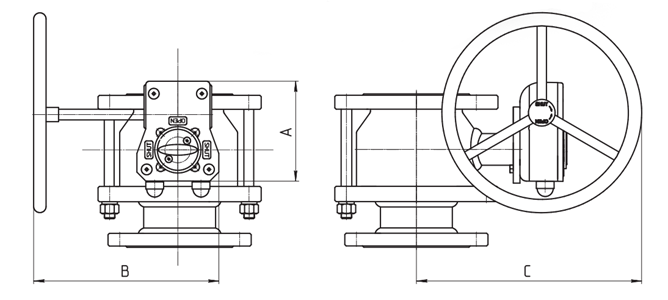

Размер, мм |
Диаметр штурвала |
||
|
A |
B |
C |
|||||
|
65 |
16 |
242-10М |
1,0 |
82 |
112 |
181 |
100 |
|
65 |
25 |
242-10М |
1,0 |
82 |
112 |
181 |
100 |
|
100 |
16 |
242-20S |
1,5 |
100 |
137 |
212 |
100 |
|
150 |
16 |
242-30S |
3,4 |
131 |
173 |
306 |
200 |
|
200 |
16 |
242-30S |
3,4 |
131 |
173 |
330 |
200 |
Технические характеристики для полнопроходного исполнения
|
DN |
PN |
Тип редуктора |
Масса редуктора без штурвала, кг |
Размер, мм |
Диаметр штурвала |
||
|
A |
B |
C |
|||||
|
50 |
16 |
242-10M |
1,0 |
82 |
112 |
188 |
100 |
|
50 |
25 |
242-10M |
1,0 |
82 |
112 |
188 |
100 |
|
50 |
40 |
242-10M |
1,0 |
82 |
112 |
188 |
100 |
|
65 |
16 |
242-20S |
1,5 |
100 |
137 |
202 |
125 |
|
80 |
16 |
242-20S |
1,5 |
100 |
137 |
212 |
125 |
|
100 |
16 |
242-30S |
3,4 |
131 |
173 |
289 |
125 |
|
125 |
16 |
242-30S |
3,4 |
131 |
173 |
301 |
125 |
|
150 |
16 |
242-30S |
3,4 |
131 |
173 |
330 |
300 |
